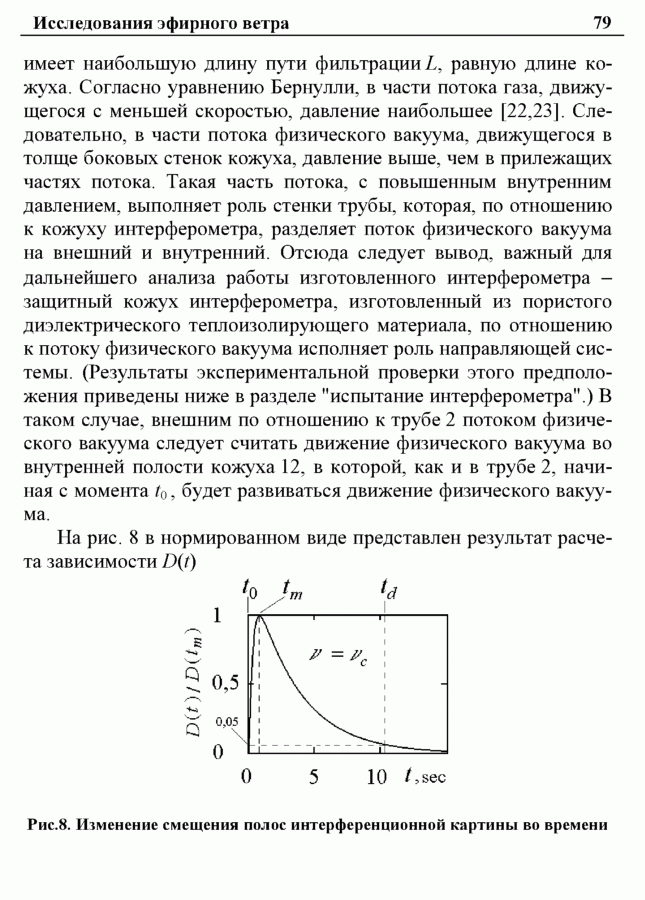

Исследования эфирного ветра 79 имеет наибольшую длину пути фильтрации L, равную длине кожуха. Согласно уравнению Бернулли, в части потока газа, движущегося с меньшей скоростью, давление наибольшее [22,23]. Следовательно, в части потока физического вакуума, движущегося в толще боковых стенок кожуха, давление выше, чем в прилежащих частях потока. Такая часть потока, с повышенным внутренним давлением, выполняет роль стенки трубы, которая, по отношению к кожуху интерферометра, разделяет поток физического вакуума на внешний и внутренний. Отсюда следует вывод, важный для дальнейшего анализа работы изготовленного интерферометра - защитный кожух интерферометра, изготовленный из пористого диэлектрического теплоизолирующего материала, по отношению к потоку физического вакуума исполняет роль направляющей системы. (Результаты экспериментальной проверки этого предположения приведены ниже в разделе "испытание интерферометра".) В таком случае, внешним по отношению к трубе 2 потоком физического вакуума следует считать движение физического вакуума во внутренней полости кожуха 12, в которой, как и в трубе 2, начиная с момента t0 , будет развиваться движение физического вакуума. На рис. 8 в нормированном виде представлен результат расчета зависимости D(t) О 5 10 t, sec Рис.8. Изменение смещения полос интерференционной картины во времени | 80 Глава 3. Ожидаемая длительность динамического режима работы интерферометра td» 10,3 сек. Величины D(tm) и td в предложенном методе измерения являются измеряемыми. Из рис. 8 следует, что для выполнения одноразового измерения величины смещения полос интерференционной картины D(tm) требуется время tsD = tm. Соответственно для одноразового измерения длительности динамического режима работы интерферометра td требуется время tsd = td. Относительно малые значения длительности одноразовых измерений величин D(tm) и td существенно облегчают требования к параметрам тепловой защиты интерферометра. Согласно рис.8 тепловая защита должна быть такой, чтобы при измерениях величины D(tm) скорость температурного дрейфа полос интерференционной картины VD не превышала значения VD = Dmm / tsD , или VD < 0,06 полосы/сек, а при измерениях длительности динамического режима работы интерферометра td величина VD не должна превышать значения VD = Dmin / tsd, или VD < 0,0048 полосы/сек. Испытание интерферометра. Испытания включали в себя статические и динамические испытания жесткости конструкции изготовленного интерферометра и устойчивости интерферометра к тепловым воздействиям. На заключительном этапе испытаний измерено значение кинематической вязкости физического вакуума, что позволило экспериментально уточнить метрологические свойства интерферометра. Жесткость интерферометра проверена двумя способами. По первому способу интерферометр устанавливался на твердой горизонтальной поверхности. Один из краев рамы поднимался так, что угол наклона плоскости рамы к плоскости поверхности достигал » 20°. В таком положении рамы смещение полос интерференционной картины, обусловленное упругими деформациями интерферометра, не превышало 0,3 полосы (D < 0,3). По второму способу жесткость интерферометра проверялась в собранном виде, в рабочем положении. Углы наклона интерферометра до 10° создавались наклоном предметного стола. Заметного смещения |
