месяце. Излучение велось антенной пункта "В" на несущей частоте зондирующего сигнала этого пунктаf0B. Вертикальное зондирование выполнено с помощью вспомогательного приемного устройства, снабженного антенной с относительно широкой диаграммой направленности (»10°). Результаты измерений показаны точками на левом фрагменте рис.3. Сплошная линия аппроксимирует вид измеренной структуры поля. На оси абсцисс отложено отношение мощности принимаемого сигнала Р к условному уровню мощности Р0 , в децибелах. По оси ординат отложена высота подъема вспомогательного приемного устройства в метрах, начиная от уровня расположения антенны пункта "А". На рис.3 видно, что вертикальная структура поля содержит две основные компоненты.

Z, м 2 1

-10 1-10 1

Р/Ро, ДБ    |б| , дБ

Рис.3. Вертикальная структура поля

Первая представлена несколькими периодами изменения, вторая - только частью своего периода. Измеренная структура может быть описана интерференцией трех волн: прямой, которая распространяется по пути ВА, волны, отраженной от вершины D и распространяющейся по пути BDA, и волны, отраженной от земной поверхности в окрестности точки C, распространяющейся по пути BCA. Решение задачи об интерференции нескольких волн изложено в работе [25].

Microsoft Word - 5_001_Титул5.doc

Исследования эфирного ветра

53

...Аппаратура.

Конечные пункты радиолинии (рис.2) оснащены идентичными комплектами приемо-передающей и регистрирующей аппаратуры. В каждом из пунктов радиолинии для передачи и приема зондирующих сигналов использовалась одна и та же антенна зеркального типа. Антенны обоих пунктов идентичны. Диаметры зеркал 1,1 м. Антенны установлены на опорах, из конструкционной стали. Опоры снабжены поворотными устройствами для наведения антенн по азимуту и углу места. На рис.4 показан внешний вид приемопередающего устройства пункта "А". Устройство размещено на крыше здания.

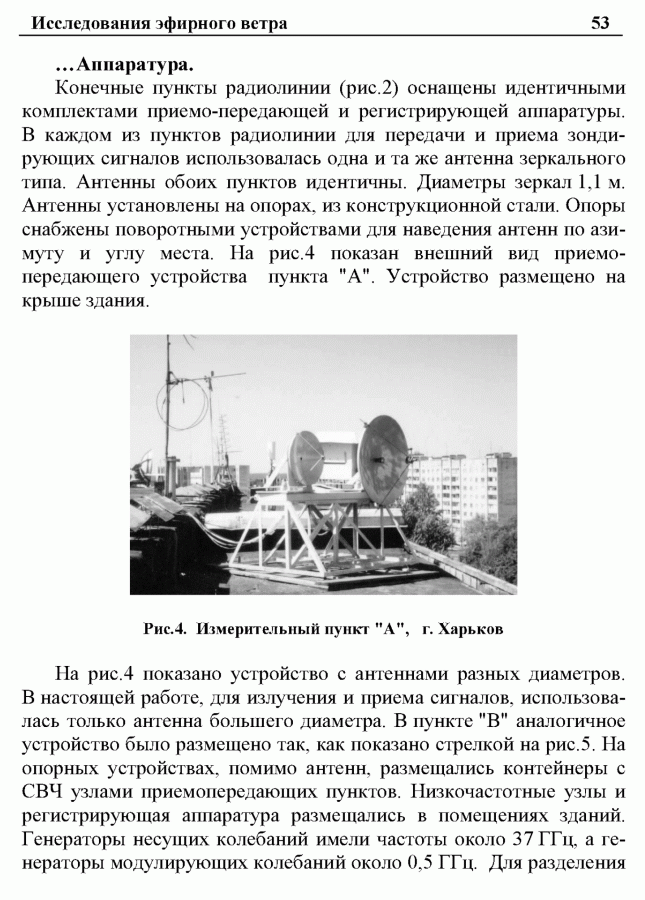

Рис.4. Измерительный пункт "А”, г. Харьков

На рис.4 показано устройство с антеннами разных диаметров. В настоящей работе, для излучения и приема сигналов, использовалась только антенна большего диаметра. В пункте "В" аналогичное устройство было размещено так, как показано стрелкой на рис.5. На опорных устройствах, помимо антенн, размещались контейнеры с СВЧ узлами приемопередающих пунктов. Низкочастотные узлы и регистрирующая аппаратура размещались в помещениях зданий. Генераторы несущих колебаний имели частоты около 37 ГГц, а генераторы модулирующих колебаний около 0,5 ГГц. Для разделения
