Исследования эфирного ветра
75

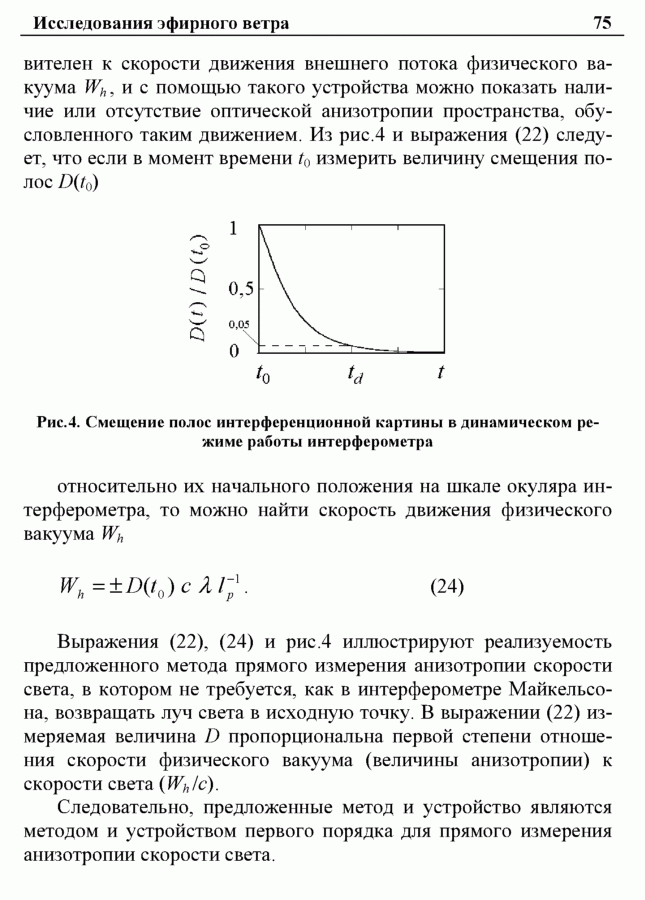

вителен к скорости движения внешнего потока физического вакуума Wh , и с помощью такого устройства можно показать наличие или отсутствие оптической анизотропии пространства, обусловленного таким движением. Из рис.4 и выражения (22) следует, что если в момент времени t0 измерить величину смещения полос D(t0)
Рис.4. Смещение полос интерференционной картины в динамическом режиме работы интерферометра
относительно их начального положения на шкале окуляра интерферометра, то можно найти скорость движения физического вакуума Wh
Выражения (22), (24) и рис.4 иллюстрируют реализуемость предложенного метода прямого измерения анизотропии скорости света, в котором не требуется, как в интерферометре Майкельсона, возвращать луч света в исходную точку. В выражении (22) измеряемая величина D пропорциональна первой степени отношения скорости физического вакуума (величины анизотропии) к скорости света (Wh /с).
Следовательно, предложенные метод и устройство являются методом и устройством первого порядка для прямого измерения анизотропии скорости света.
t
W„ =±D(tо) с Л/;'.
(24)
76
Глава 3.
Структурная схема измерительного устройства

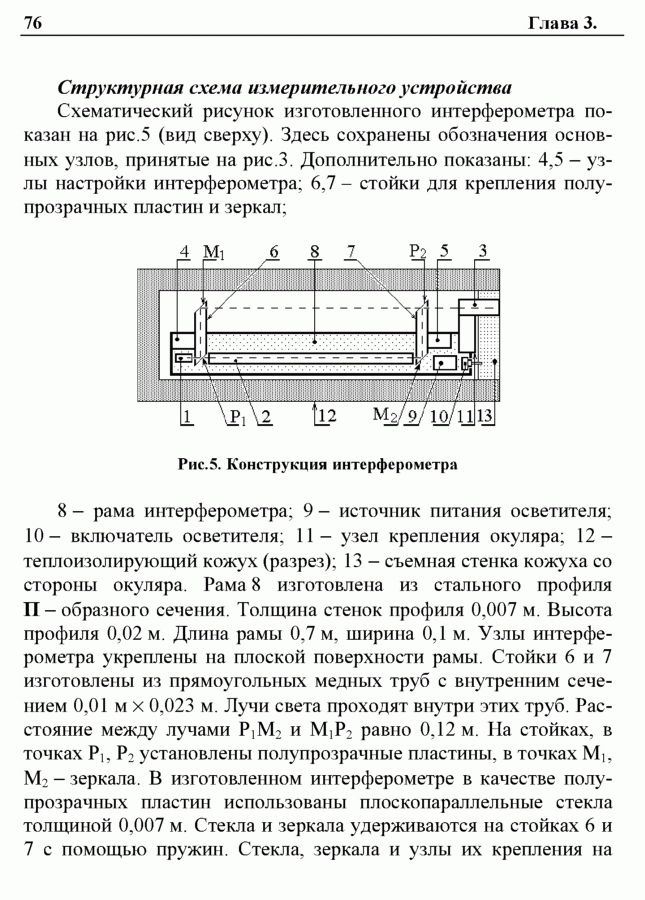

Схематический рисунок изготовленного интерферометра показан на рис.5 (вид сверху). Здесь сохранены обозначения основных узлов, принятые на рис.3. Дополнительно показаны: 4,5 - узлы настройки интерферометра; 6,7 - стойки для крепления полупрозрачных пластин и зеркал;
Рис.5. Конструкция интерферометра
8 - рама интерферометра; 9 - источник питания осветителя; 10 - включатель осветителя; 11 - узел крепления окуляра; 12 - теплоизолирующий кожух (разрез); 13 - съемная стенка кожуха со стороны окуляра. Рама 8 изготовлена из стального профиля П - образного сечения. Толщина стенок профиля 0,007 м. Высота профиля 0,02 м. Длина рамы 0,7 м, ширина 0,1 м. Узлы интерферометра укреплены на плоской поверхности рамы. Стойки 6 и 7 изготовлены из прямоугольных медных труб с внутренним сечением 0,01 м X 0,023 м. Лучи света проходят внутри этих труб. Расстояние между лучами PiM2 и MjP2 равно 0,12 м. На стойках, в точках Pi, P2 установлены полупрозрачные пластины, в точках Mi, M2 - зеркала. В изготовленном интерферометре в качестве полупрозрачных пластин использованы плоскопараллельные стекла толщиной 0,007 м. Стекла и зеркала удерживаются на стойках 6 и 7 с помощью пружин. Стекла, зеркала и узлы их крепления на
