22
Глава 3.
Рис. 3.4. Интерферометр Майкельсона-Морли
Камень, на котором были размещены все оптические элементы, имел площадь в 1,5 м2 и толщину в 0,3 м. Он расположен на кольцеобразном деревянном плоту, имеющим внешний диаметр в 1,5 м., внутренний диаметр 0,7 м., а толщину в 0,3 м. Плот покоится на ртути, залитой в желоб, отлитый из железа, толщиной в 1,5 см и таких размеров, чтобы вокруг плота оставалось расстояние в 1 см. Отлитая из железа форма покоится на цементном основании и на низком кирпичном фундаменте, имеющем форму простого восьмиугольника.
Такое размещение интерферометра исключило вибрационные помехи, и вращение аппарата далее происходило без внесения дополнительных искажений. Кроме того, было увеличено число повторных отражений от зеркал и это позволило увеличить длину оптического пути в 10 раз по сравнению с прежним значением.
Авторы подробно описывают примененные ими способы регулировки зеркал (три вида - по высоте и по азимуту), а также способ наблюдения.
Наблюдения были проведены следующим образом: по окружности платформы, отлитой из железа, были нанесены 16 отметок на равном расстоянии друг от друга. Аппарат очень медленно вращался (один оборот за 6 минут) и после нескольких минут проволочное перекрестие микрометра было установлено на самой четкой из ин¬
Исследования эфирного ветра

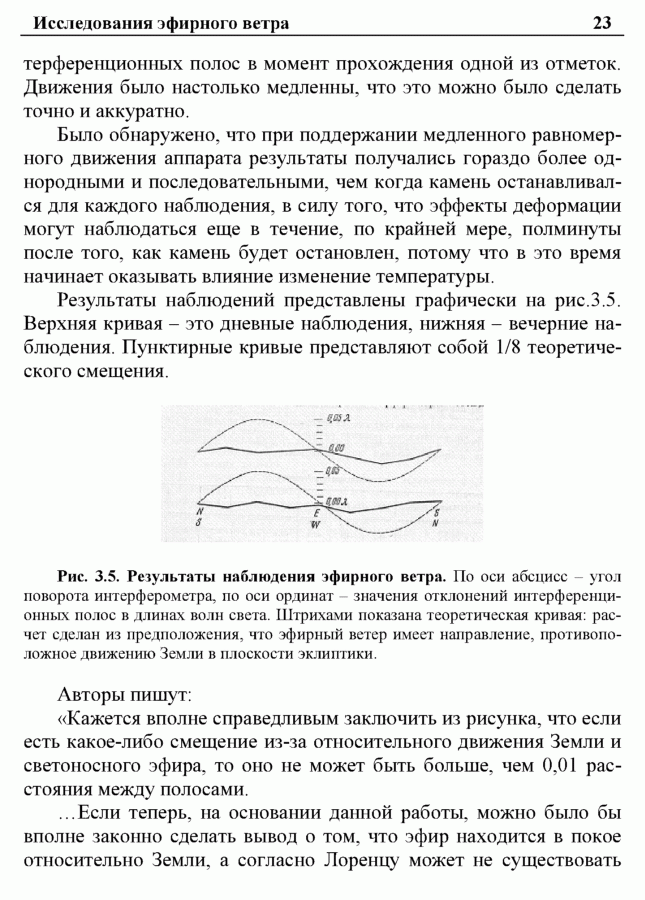

23
терференционных полос в момент прохождения одной из отметок. Движения было настолько медленны, что это можно было сделать точно и аккуратно.
Было обнаружено, что при поддержании медленного равномерного движения аппарата результаты получались гораздо более однородными и последовательными, чем когда камень останавливался для каждого наблюдения, в силу того, что эффекты деформации могут наблюдаться еще в течение, по крайней мере, полминуты после того, как камень будет остановлен, потому что в это время начинает оказывать влияние изменение температуры.
Результаты наблюдений представлены графически на рис.3.5. Верхняя кривая - это дневные наблюдения, нижняя - вечерние наблюдения. Пунктирные кривые представляют собой 1/8 теоретического смещения.
Рис. 3.5. Результаты наблюдения эфирного ветра. По оси абсцисс - угол поворота интерферометра, по оси ординат - значения отклонений интерференционных полос в длинах волн света. Штрихами показана теоретическая кривая: расчет сделан из предположения, что эфирный ветер имеет направление, противоположное движению Земли в плоскости эклиптики.
Авторы пишут:
«Кажется вполне справедливым заключить из рисунка, что если есть какое-либо смещение из-за относительного движения Земли и светоносного эфира, то оно не может быть больше, чем 0,01 расстояния между полосами.
...Если теперь, на основании данной работы, можно было бы вполне законно сделать вывод о том, что эфир находится в покое относительно Земли, а согласно Лоренцу может не существовать
